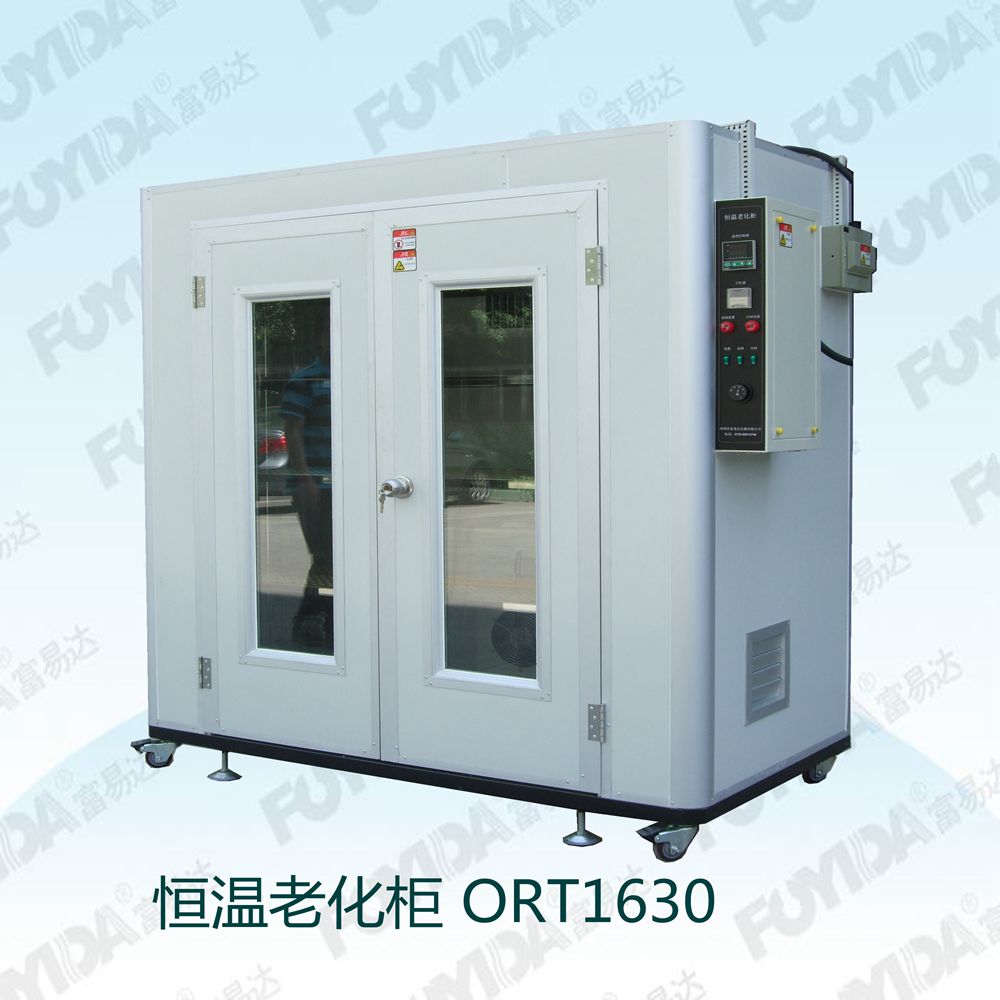

移動式恒溫老化柜技術規格書
（ORT1630）
移動式恒溫老化箱又稱燒機室，是各種老化試驗設備中比較常用的設備之一，廣泛應用于電腦、手機、電源、散熱風扇、LED顯示屏、電力監控箱、鋰電池、電子、通訊等領域。老化室通常由圍護結構、風道系統、控制系統、室內測試架等構造而成。具有以下幾個主要特點：獨特的風道系統設計及控制系統，能保持整個柜內溫度均勻，控制準確，精度高。恒溫老化室內設定溫度范圍廣，在常溫～70℃范圍內可任意連續可調。系統保護功能齊全，能確保安全長期穩定無故障運行。
一、 主要技術參數：
1. 溫度范圍：RT~70℃；
2. 溫度波動度：±0.5℃；
3. 溫度精度：±3.0℃ （空載時測得）；
4. 升溫時間：RT~60℃約20分鐘；
5. 內室尺寸：600×1600×1700㎜ （深×寬×高）,容積1632升；
6. 門洞尺寸：寬1400×高1600，雙開門，大觀察窗；
7. 外形尺寸：950×1830×1900㎜ （深×寬×高）（寬度包含電控箱尺寸）；
8. 加熱功率：約3 KW；
9. 電源：220V 50Hz;
二、老化柜主要特點及材質
1. 箱體材料：底架由槽鋼角鐵焊接烤漆構成；其余六面圍護結構由厚度為50㎜保溫彩鋼夾芯板加鋁型材組合而成；溫度控制箱由冷軋鋼板焊接制作，表面防銹噴粉處理。
2. 恒溫老化柜左側開設一個6個￠50mm的測試孔，供高溫老化時接線用，老化柜右側外安裝控制箱；
3. 老化柜設計層架6層，層架高度可調（最小調節跨度為50mm）。層架尺寸為：480×1620mm，采用不銹鋼骨架支撐，表面為2mm厚度的沖孔環氧樹脂板。
4. 恒溫老化室采用雙開門設計方式，每扇門上安裝一個大面積的玻璃觀察視窗，方便觀看試品在老化中的狀況
5. 風道系統：由循環風系統及排風系統組成；鼓風電機位于老化室后部，風道也位于后部，加熱管位于后部風道內；排風電機位于頂部。老化室內循環風經加熱器加熱后由送風機經送風口送回室內，這樣反復循環，使老化室內的溫度維持在設定范圍。當老化室內溫度高于報警設定值時，排風機啟動，排走室內的過熱氣體，同時室外冷空氣補充進來與室內熱空氣相混合，使室內空間溫度恢復正常。
6. 控制系統：采用進口高精度微電腦PID溫度控制器，LED顯示，PID調節，固態繼電器輸出，控制精度0.1。高溫老化室的控制系統采用了兩級PID調節加熱量，實現了對室內溫度的精確控制?？刂葡到y(tǒng)還實現了漏電、缺相，風機過載等多重保護功能，完善的保護功能確保了老化室能長期穩定無故障運行。
7. 溫控箱安置在老化室的右前側，方便操作
左側布局6個直徑50mm的電纜口，供產品電源或者信號線過線

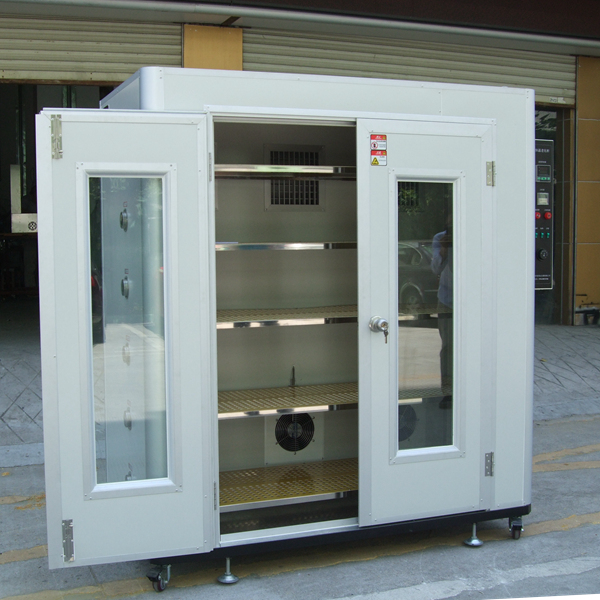

標準機器配置5層層架，層高可調

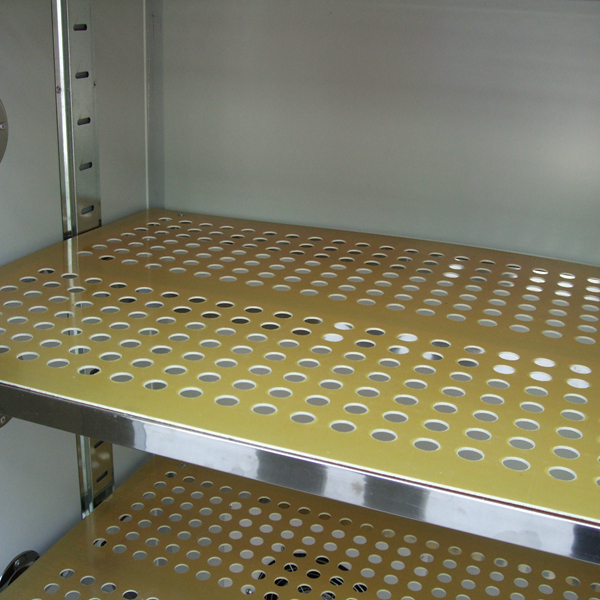

層架采用不銹鋼方通制作承重骨架，表面鋪沖孔的環氧樹脂絕緣板
